Pwosesis pwodwi yo

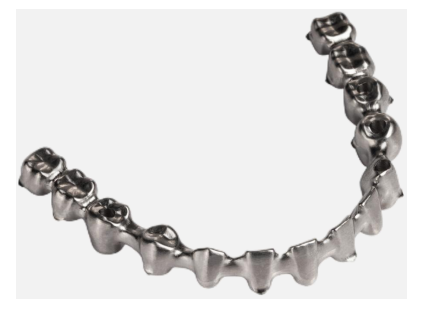

Materyèl materyo: Titàn alyaj TC4 (Klas 5)
Karakteristik pwosesis: fraisage presizyon + pwosesis twou klou (dyamèt twou 1.5-4mm)
Endikatè kle: biocompatibility ASTM F136 estanda, rezistans korozyon ISO 5832-3
Trasesman background ak pwen doulè endistri
A. Endistri implant medikal bezwen
Kòm eleman debaz nan enplantasyon dantè / òtopedik, pon alyaj Titàn Malone dwe satisfè kondisyon sa yo an menm tan an:
Pwopriyete mekanik: fòs rupture pi gran pase oswa egal a 895MPa, modil elastik 110GPa
Entegrite sifas: Ra Mwens pase oswa egal a 0.4μm pou fè pou evite iritasyon tisi
Presizyon asanble: clearance ki genyen ant twou klou ak implant Mwens pase oswa egal a 15μm
B. Defo fatal nan pwosesis tradisyonèl yo
Ba efikasite: òdinè CNC fraisage manje vitès limite pou mwens ke 50 milimèt/min
Sifas pèt kontwòl: koupe chalè lakòz fluctuations brutality sifas (Ra0.6-1.2μm)
Burr dezas: Wotè burr nan twou a depase 80μm, ak manyèl ébavurage kont pou 35% nan pri a.
BISHENSolisyon: ultrasons vèt senk -aks presizyon fraisage sistèm
Vètikal senk -aks à D' sant: 0.5μm presizyon entèpolasyon, sipòte 0-90 degre milti-direksyon fraisage
20kHz ultrasons Vibration koupe: Diminye tanperati koupe a pi ba pase 120 degre (pwosesis konvansyonèl rive nan 600 degre)
Planifikasyon chemen adaptasyon zouti: Dinamik ajiste paramèt koupe pou fè pou evite rekiperasyon elastik materyèl
Breakthrough Avantaj nan pwosesis

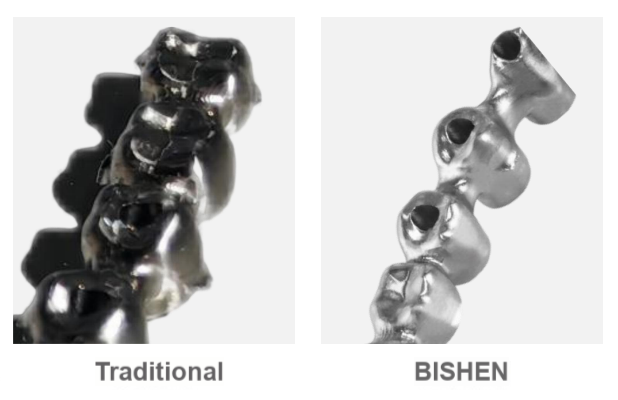

Super efè glas: Brutalizasyon sifas la ki estab nan Ra0.2μm (40% pi bon pase estanda ISO 2017)
Zero post-tretman: Wotè burr nan priz twou klou a se mwens pase 5μm, ki dirèkteman satisfè kondisyon asanble yo.

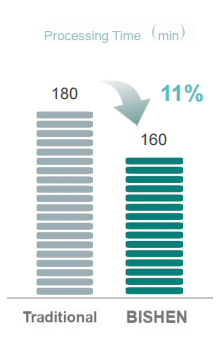

Revolisyon efikasite: Vitès manje fraisage a ogmante a 120mm/min, epi tan travay sèl -piè a vin pi kout pa 55%
