Bag mens-ranpa yo, tankou boîtier motè, gwo bag konektè, ak lòt konpozan ayewospasyal enpòtan, yo souvan fabrike ak seksyon mens men gwo dyamèt. Pandan ke pati sa yo lejè ak pri-efikas, yo vini ak gwo defi machin nan. Mi yo mens fè yo trè sansib a distòsyon tèmik pandan machin, espesyalman lè gwo -karakteristik entèn presizyon tankou twou yo enplike.
Defi a
Lè machin gwo-dyamèt, mens-konpozan miray ranpa, defi prensipal la se jereekspansyon tèmikpandan pwosesis la koupe. Kòm zouti a reyaji ak materyèl la,jenerasyon chalè lokalizemennen nandeformation tèmik ki pa lineyè, sa ki lakòz pati a defòme oswa defòme. Deformation sa a se patikilyèman pwoblèm lè machinn twou entèn oswa lòt karakteristik presizyon, menm jan yon ti chanjman ka konpwomèt entegrite pati.
Fluctuations tanperatiafekte jeyometri a, ki mennen ale nan move aliyman nan karakteristik kritik.
Distòsyon tèmikfè li difisil pou reyalize tolerans sere pou pati gwo, konplèks.
Chalè san kontwòlrezilta nan bouyon oswa rivork akòz presizyon pòv dimansyon.
Apwòch solisyon nou an
Pou adrese defi sa yo, Bishen Precision te devlope yon estrateji kontwòl tèmik entegre ki konbineteknoloji refwadisman avanse, siveyans tanperati -an tan reyèl, episistèm profilage lazè:
Tan reyèl -Kontwòl Tanperati
Nou anplwayedetèktè tanperati enfrawoujentegre nan pwosesis CNC D 'pou kontwole tanperati zouti ak pyès materyo kontinyèlman. Sa a pèmèt nou ajiste paramèt koupe pou kenbe yon anviwònman tèmik ki estab.
Pwosesis refwadisman segmenté
Olye de koule awozaj kontinyèl, nou itilize yonestrateji refwadisman segmentéki aplike likid refwadisman nan etap, senkronize ak faz yo MACHINING. Sa a anpeche chòk tèmik ak minimize risk pou ekspansyon materyèl inegal.
Profilage lazè pou siveyans tan reyèl-
Pou kenbe presizyon, nou itilizesistèm profilage lazèki mezire sifas pati a ak karakteristik entèn yo pandan y ap machin li. Sistèm nan bay fidbak sou chanjman dimansyon ki te koze pa ekspansyon tèmik, sa ki pèmèt pou konpansasyon tan reyèl-ak ajisteman nan chemen zouti.
Post-Machining Relaksasyon
Apre usinage, pati yo fèt nan yon anviwònman kontwole pou pèmèt materyèl la detann, estabilize estrès entèn yo anvan fini. Sa a ede asire estabilite dimansyon ak amelyore presizyon final la.
Rezilta yo
| Metrik | Anvan Optimizasyon | Apre Optimizasyon |
|---|---|---|
| Bore Dyamèt Devyasyon | ± 0.03 mm | ± 0.005 mm |
| Erè Ovalite | 0.06 mm | 0.01 mm |
| Pòs Distòsyon tèmik-Koupe | Enpòtan | Minim |
| Pousantaj Bouyon | 10% | <1% |
Ka aplikasyon: Motè Mounting Ring

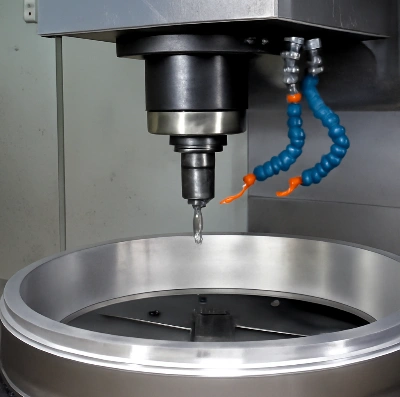

Nan yon dènye pwojè, nou te charger ak D' yon gwoaliminyòm alyaj motè aliye bagak yon epesè miray 5 mm ak yon dyamèt ekstèn 500 mm. Eleman an mande gwo presizyon nan twou entèn la pou bon ekipe ak pati kwazman.
San yo pa yon estrateji jesyon tèmik egzak, tanperati -pwovoke distòsyon pandan koupe a te lakòz yon move aliyman twou ki rive jiska 0.03 mm, ki mennen nan yon gwo pousantaj bouyon. Pa aplike nousistèm refwadisman milti-fazepiprofilage lazè, nou redwi devyasyon twou pi ba pase 0.005 mm, amelyore pèfòmans pati ak diminye fatra.
Konklizyon
Machin presizyon nan pati mens-ranpa yo, gwo-dyamèt mande pou metikuleu kontwòl tèmik. Atravèjesyon tanperati -an tan reyèl, refwadisman segmenté, epilazè-konpansasyon gide, nou te rezoud avèk siksè pwoblèm ekspansyon tèmik la, asire gwo -presizyon ak defo-pwodiksyon gratis nan eleman enpòtan ayewospasyal ak otomobil.
Si w ap fè fas ak gwo-dyamèt mens-machin nan miray ranpa,kontakte nou jodi apou aprann kijan pwosesis avanse kontwòl tèmik nou yo ka amelyore efikasite pwodiksyon ou ak bon jan kalite pati.
