Kabòn fib ranfòse Silisyòm carbure materyèl konpoze (CF/SiC) te vin materyèl debaz la nan eleman fen cho nan motè avyon akòz rezistans segondè tanperati yo ak fòs segondè. Sepandan, yon konpayi fabrikasyon aviyasyon rankontre defi grav lè pwosesis CF/sic konpozan chanm ki degaje konbisyon: li te nesesè yo ranpli 0.
Pwosesis pwodwi
Materyo: Fib kabòn ranfòse Silisyòm carbure materyèl konpoze (cf/sik)
Pwosesis Karakteristik:
1.ɸ 0. 2mm Processing twou gwo twou san fon (pwofondè 15.5mm)
2.M3 Threaded twou presizyon fòme
3. gwo-presizyon avyon fraisage
Pwosesis background ak difikilte
A. Pwosesis background
Materyèl CF/SiC konpoze yo lajman itilize nan chanm ki degaje konbisyon motè avyon ak bouch fize akòz rezistans segondè tanperati yo (＞ 1600 degre) ak karakteristik ki lejè. Sepandan, dite li yo (Rockwell 90hra) ak fragilite fè li difisil pou teknoloji pwosesis tradisyonèl yo reyalize pwodiksyon an mas nan twou mikwo ak fil.
B. Difikilte nan solisyon pwosesis tradisyonèl yo
1. Pousantaj nan rupture nan egzèsis carbure tradisyonèl lè pwosesis ɸ 0. 2mm twou depase 90%
2. EDM pwodui yon kouch ablasyon 50μm, sa ki lakòz eleman yo echwe nan kondisyon tanperati ki wo
3. Devyasyon kowaksyalite nan twou M3 Threaded se> 0. 03mm, ki pa ka satisfè estanda a AS9100D
MalèzNSolisyon
Pa entegre Vibration ultrasons ak teknoloji zouti super-difisil, nou bay yon solisyon pwosesis plen-lyen:
Ultrasons vèt ak efikas graveur grave ak fraisage sant: 20kHz wo-frekans sistèm Vibration
Customized PCD zouti Set:
0.
3- Edge PCD fil fraisage kouto (helix ang optimize konsepsyon)
Nano-kwen PCD plat fraisage kouto
Bibliyotèk Pwosesis Entèlijan Paramèt: Axial koupe fòs kontwòl mwens pase oswa egal a 5n, vitès 30, 000 rpm
Pwosesis avantaj
Ultrasonic + PCD mikwo-perçage reyalize pwosesis chalè-gratis, twou miray brutality RA3.2μm (36% pi wo pase EDM)
M3 Threaded twou koaxiality<0.01mm, 100% passed three-coordinate detection
Lavi a nan yon sèl zouti PCD se jiska 300 twou, epi li se efikasite nan pwosesis ogmante pa 4.2 fwa
Pwopozisyon konparezon

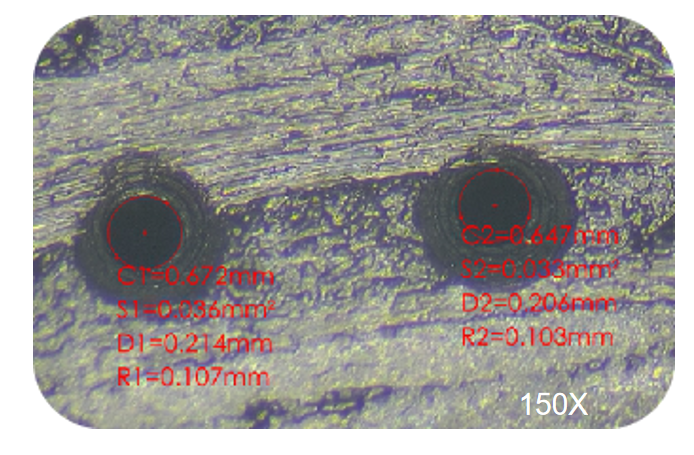

D 0. 2 twou elaji foto
DeBishen
Malen(Bishen Precision) se yon founisè solisyon ki konsantre sou manifakti a nan pati metal-wo presizyon. 7,500 mèt kare li yo nan faktori entelijan ekipe ak grap teknoloji avanse tankou pwosesis ultrasons ede. Konpayi an te pwofondman patisipe nan jaden yo nan avyon, ekipman medikal ak robotic, espesyalman nan jaden an nan pwosesis mikwo-twou nan difisil-a-koupe materyèl tankou materyèl fib kabòn konpoze ak gwo tanperati alyaj. Atravè modèl la sèvis entegre nan "ultrasons Precision D ' + super-difisil zouti personnalisation", li te avèk siksè sipòte pwodiksyon an mas nan CF/SiC pati estriktirèl pou plizyè kalite motè avyon, ak teknoloji a ki enpòtan te pase AS9001 sètifikasyon an sistèm jesyon kalite AS9001 ak medikal la ISO 13485 sètifikasyon.
