Nan jaden an nan manifakti mekanik, tretman an anti-korozyon nan asye kabòn ak pati asye alyaj se yon lyen enpòtan asire pèfòmans nan sèvis nan pwodwi yo. Anplis de pwosesis penti konvansyonèl yo, teknoloji aktyèl tretman sifas endikap sitou gen ladan nwasi, fosfat, galvanize (elèktroplatan/cho-tranpe galvanize/enfiltrasyon zenk), dacromet ak metal presye elektwol. Gen diferans siyifikatif nan pèfòmans nan anti-korozyon, pri-efikasite ak zòn aplikasyon nan chak pwosesis. Koulye a, se yon analiz sistematik nan karakteristik teknik yo te pote soti.
Pwosesis pwoteksyon debaz yo
Tretman nwasi
Se fim nan Fe3O4 pwodwi sou sifas la metal nan oksidasyon chimik, ak rezistans a korozyon nan tès la espre sèl net (NSS) se 3-5 èdtan. Apre tretman an, yo dwe aplike lwil anti-ton, ak entegrite nan fim nan lwil dirèkteman afekte efè a pwoteksyon. Pwosesis sa a se pri ki ba ak apwopriye pou kout tèm pwoteksyon nan eleman ki pa kritik.
Tretman fosfat
Yon fim konvèsyon fosfat ak yon estrikti kristal microporous ki te fòme, ak tan an pwoteksyon debaz NSS se 10-20 èdtan. Avèk avanse lwil anti-rad (pri a se 2-3 fwa sa yo ki an lwil òdinè), li ka pwolonje nan 72-96 èdtan. Dapre sistèm nan fim-fòme, li kapab divize an:
Zenk fosfat: zegwi ki gen fòm/estrikti kristal toke, sitou itilize pou tretman baz kouch, e li gen frèt fòme fonksyon wilaj
Manganèz fosfat: esferik kristal dans, ekselan rezistans mete (sèk koyefisyan fim friksyon 0. 08-0. 15), men pòv adezyon kouch
Konparezon nan sistèm galvanize

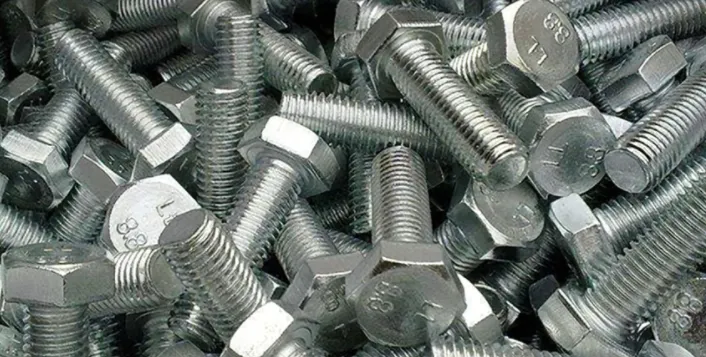

Electrogalvanizing
Yon 5-25 μm kouch zenk ki te fòme pa electrodeposition, ak tan an debaz NSS se mwens pase oswa egal a 72 èdtan. Itilizasyon tretman selan òganik (ogmantasyon pri 5-8 fwa) ka ogmante a plis pase 200 èdtan. Atansyon yo ta dwe peye nan risk pou yo idwojèn embrittlement (pati ki gen fòs rupture pi gran pase oswa egal a 1000MPa bezwen yo dwe dezidrogen nan 190-230 degre × 8h).
Cho-tranpe galvanize
Yon 50-200 μm kouch alyaj ki te fòme nan 450 degre zenk fonn, ak pèfòmans nan NSS se pi bon pase electrogalvanizing. Sepandan, gen pwoblèm tankou polisyon zenk salop, epesè kouch inegal (± 30μm) ak konsomasyon enèji (konsomasyon zenk {{3} kg/t), ak aplikasyon an limite anba background nan nan restriksyon sevè pwoteksyon anviwònman.
Pwosesis enfiltrasyon zenk
Se kouch nan alyaj Zn-Fe prepare pa teknoloji difizyon tèmik (380-450 degre), ki gen avantaj sa yo:
Binding strength>30MPA (3 fwa pi wo pase elèktroplatan)
Kouch erè inifòmite<±5μm
Pa gen egzeyat likid dechè, an konfòmite ak direktiv la ROHS
Pwosesis Pwoteksyon Espesyal

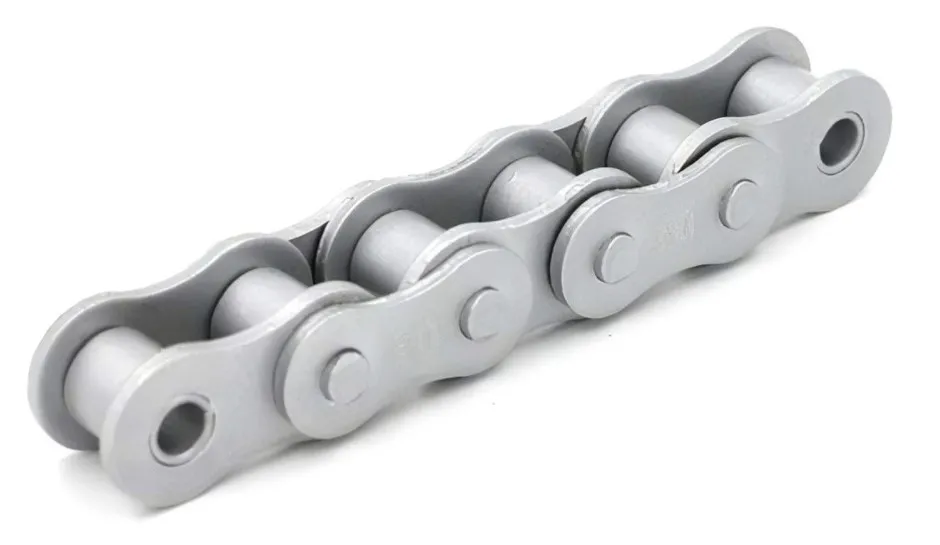

Kouch dacromet
Li konpoze de dra zenk-aliminyòm (gwosè patikil 3-8 μm), kromat ak lyan òganik, ak yon pwosesis fekondasyon-frennaj yo itilize pou fòme yon 15-30 μm fim inòganik. Rezistans nan korozyon se 7-10 fwa sa yo ki an elèktroplat nan menm epesè a (to konsomasyon nan 100h/μm), epi pa gen okenn risk pou yo embrittlement idwojèn, ki se apwopriye pou segondè-fòs Fastener (10. 9-12. 9 klas).

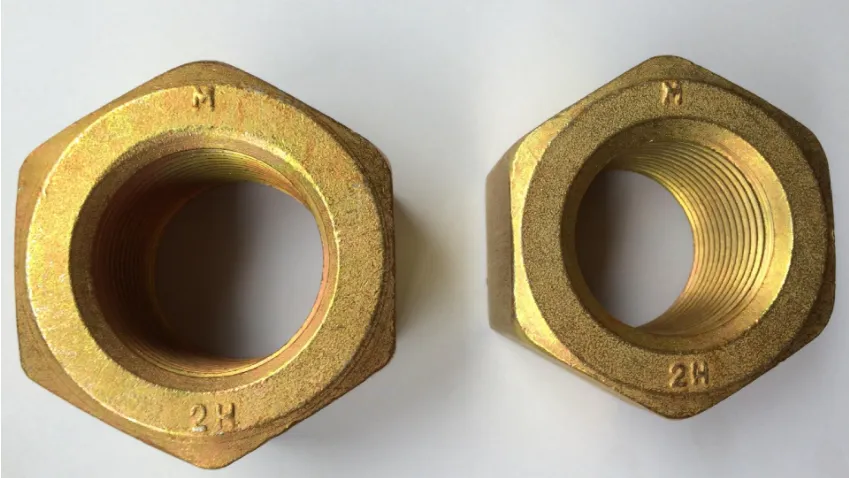

Electroplating metal presye
Cadmium plating: NSS>500H nan atmosfè maren, men pri a nan tretman dlo ize se 15-20 fwa sa yo ki an electrogalvanizing,sitou itilize nan ekipman bato

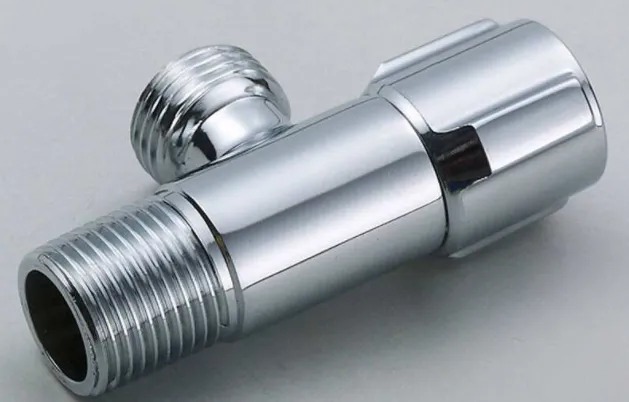

Chromium plating: surface hardness 800-1000HV, temperature resistance 650℃, copper/nickel primer required (total thickness ≥30μm), decorative>protektif
Nickel plating: NSS>200h nan anviwònman net, souvan itilize kòm kouch nan entèmedyè nan plating konpoze
Prensip seleksyon pwosesis
Li rekòmande yo chwazi dapre GB/T 10125-2021 estanda a tès espre sèl, konbine avèk faktè sa yo:
Anviwònman Sèvis: Atmosfè Endistriyèl/Klima Marin/Kowozyon Chimik
Kondisyon mekanik: idwojèn embrittlement sansiblite/kondisyon rezistans mete
Economical Efikasite: Pri Tretman nan Design Rapò lavi
Anviwònman pwoteksyon kontrent: dlo ize ak echapman gaz emisyon nivo
Tandans devlopman aktyèl la montre ke Dacromet Chromium-gratis, nano-konpoze kouch ak fizik depo vapè (PVD) teknoloji yo piti piti ranplase tradisyonèl pwosesis polisyon lou. Li rekòmande pou bay priyorite pou solisyon tretman sifas zanmitay anviwònman an nan konsepsyon de nouvo ekipman.(来源: imekanik 机械)
