3- aks machining
Twa aks D se yon pwosesis D 'ki konplete avèk èd nan twa aks manje lineyè: X, Y, ak Z. karakteristik li yo se ke direksyon nan zouti a koupe rete konstan pandan mouvman an nan tout chemen an koupe. Sepandan, sa vle di tou ke eta a nan pwent zouti a se difisil yo dwe nan eta a pi byen nan tout tan pandan koupe.
3+2 aks machining

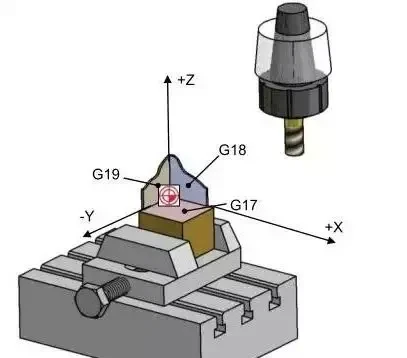

Se zouti sa a machin yo rele yon pwezante senk-aks zouti machin. Li itilize de aks wotasyon premye ranje zouti nan koupe nan yon ang enklinezon espesifik, ak Lè sa a, fè operasyon machining nan twa aks yo manje X, Y, ak Z. 3+2 aks machining (tankou lè l sèvi avèk yon tèt Swivel oswa tab Rotary) pèmèt zouti nan machin yo defini yon avyon travay wotasyon nan espas. Sou avyon travay sa a deja detèmine, operasyon 2D oswa 3D machining ka fasil pwograme.
Karakteristik nan machining se ke aks la Rotary pral Thorne jisteman nan yon pozisyon kote avyon an D 'se pèpandikilè ak aks nan zouti pou operasyon, ak avyon an D' rete chanje pandan tout pwosesis la D '.
Senk-aks Machining Metòd
Senk-aks D 'enplike nan yon konbinezon de nenpòt ki senk aks nan twa aks yo manje lineyè X, Y, ak Z ak A, B, ak C aks ki Thorne alantou sa yo twa aks, ak D' reyalize nan mouvman lineyè entèpolasyon yo.

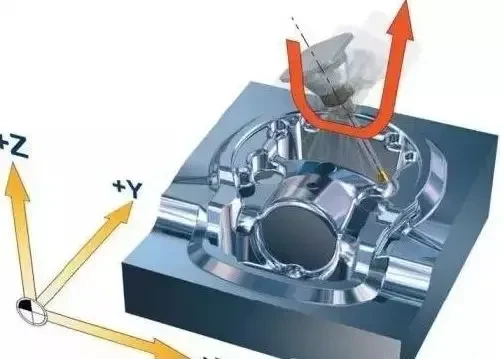

Karakteristik yo ki machining yo reflete nan kapasite nan kontinyèlman ajiste ak optimize direksyon an nan zouti a pandan mouvman an nan chemen an tout antye, ak pou avanse pou pi zouti a lineyè an menm tan an. Kapasite sa a asire ke zouti a ka kenbe pi bon eta a koupe nan tout chemen an machining.
Senk-aks similtane D nan 28 pati
Avantaj ki genyen nan machin nan senk-aks yo demontre pa yon egzanp: machin nan ka pwosesis 28 pati an menm tan an. Sa a se akòz konsepsyon an entelijan nan platin lan ak aparèy, ak entegrasyon an nan twa sifas yo D 'nan pati a nan yon sèl pwosesis nan pwogram nan senk-aks D, ki siyifikativman diminye sik la machining.
Plante a efektivman ogmante espas ki la machining ak kapasite egzak pwezante li yo. Aparèy la ak anpil atansyon ki fèt pa sèlman amelyore efikasite machining, men tou, diminye tan an san fè anyen konsa nan machin nan, sa ki pèmèt operatè a yo dwe libere de travay lou ak fè lòt travay.
Pran twa premye figi yo nan pati yo montre nan figi ki anba a kòm yon egzanp. Si yo itilize yon vis, chak pati (eksepte tan blocage) pran yon total de 264 segonn ranpli pwosesis la.

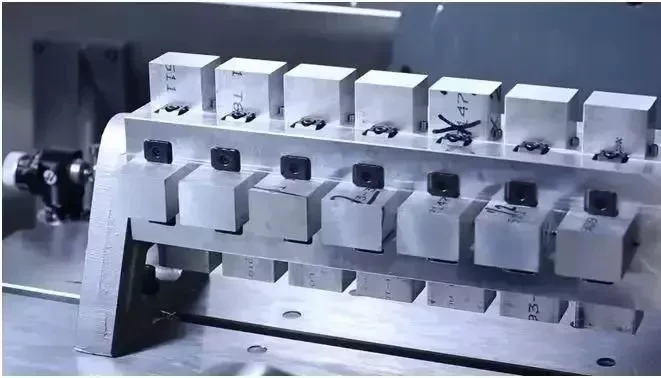

Pa konsepsyon yon aparèy plis kontra enfòmèl ant ak fè plen itilize nan espas ki la pwosesis ki ofri pa platin lan, 28 pati yo ka trete nan yon tan.

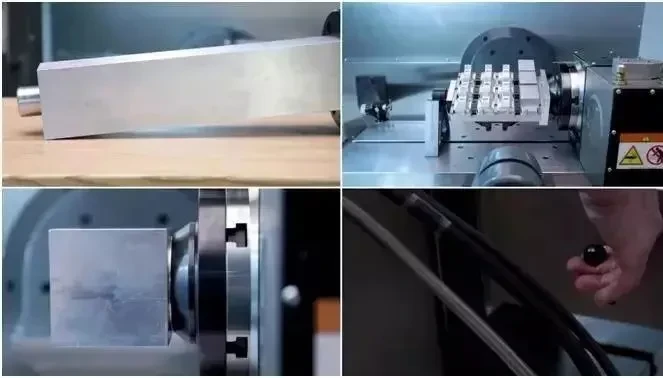

Nan pwodiksyon an nan aparèy la, se yon alyaj aliminyòm ki gen yon gwosè nan 114*114*550mm chwazi kòm baz la, se yon PIN lokalize chwazi kòm pwezante a, ak yon aparèy blocage ki okipe mwens espas pwosesis yo chwazi pou pi vit blocage.

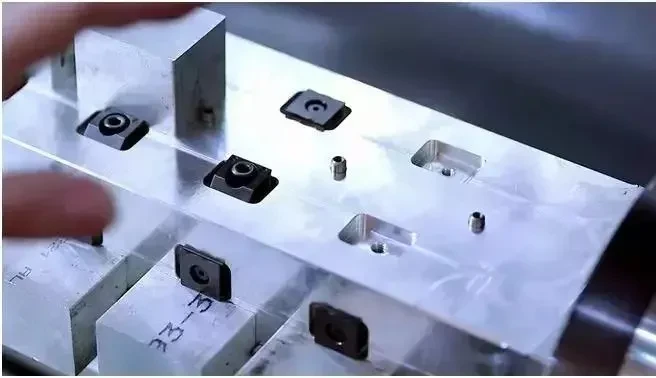

Lè sa a, moulen kat figi yo nan baz la plat, ak pwosesis yon twou PIN lokalize pou chak pati, 2 fant pou evite enstalasyon bloke lè, ak 2 twou fil pou bloke. Sa yo se tout etap pwodiksyon yo.

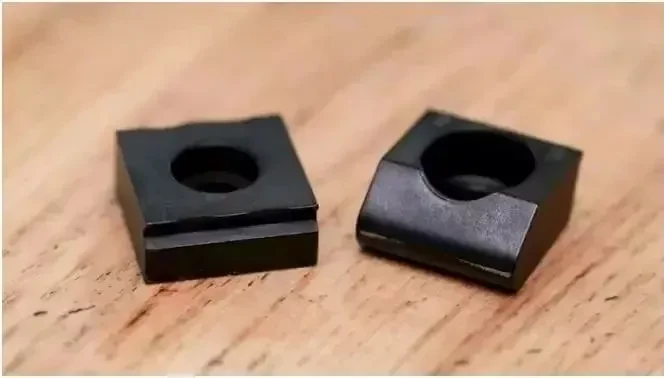

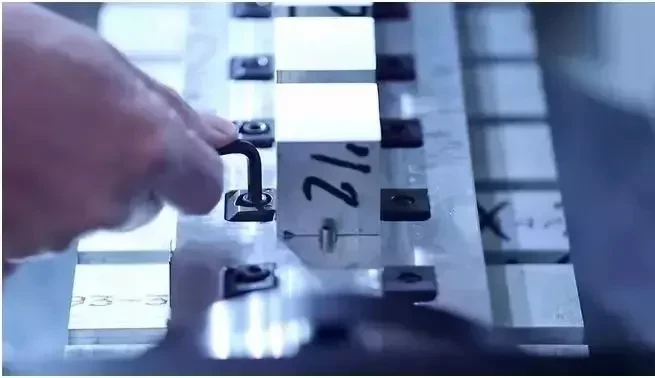

Seri a konplè nan enstalasyon gen ladan: 28 broch lokalize, 56 lokalize blòk bloke (ki kapab itilize ankò), 56 vis, ak kle. Tankou yon konsepsyon aparèy ka diminye tan an pwosesis orijinal la nan 264 segonn 202 segonn (eksepte blocage tan). Sa vle di ke tan pwosesis la te redwi pa 23.5%.
Pi enpòtan, paske pwogram nan pwosesis te entegre twa sifas yo pwosesis nan pati a nan yon sèl pwosesis kontinyèl, tan an sik nan yon pwogram sèl ki te vin pi kout a 95 minit. Pandan tout pwosesis sa a, machin lan kontinye ap travay sou, san yo pa bezwen an pou operatè yo souvan fè operasyon blocage, ki anpil diminye entansite travay yo.(文章来源: ug 学习堂小胥收徒)
