Pwosesis pwodwi ak background teknik

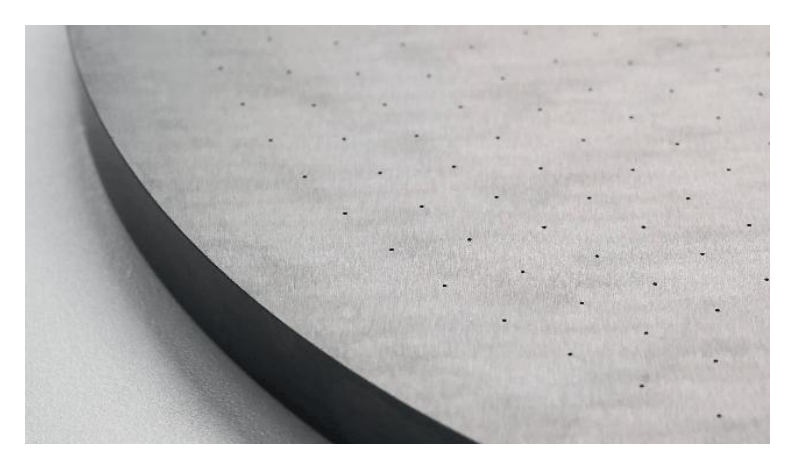

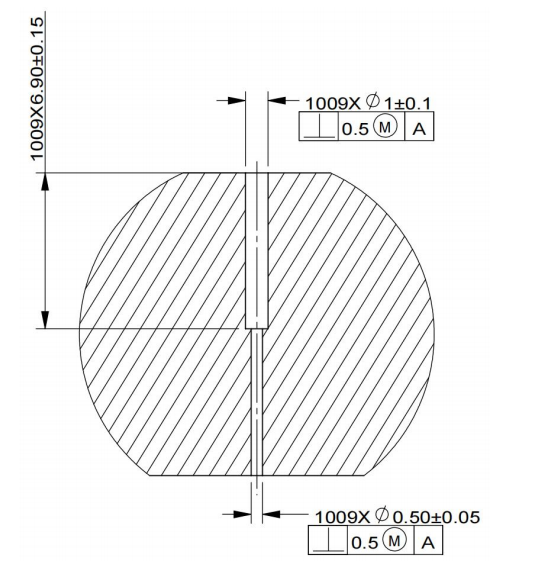

Yon manifakti ekipman semi-conducteurs dènyèman te lanse yon pwojè lokalizasyon pou plak espre carbure Silisyòm, ki mande pou trete de kalite mikrotwou etalaj nan D0.5 × 6.5mm (pwofondè -a-rapò dyamèt 13:1) ak D1 × 6.5mm sou yon substra carbure Silisyòm ak yon dite nan HV2,700. Kòm eleman prensipal nan twazyèm -jenerasyon ekipman grave semi-conducteurs, eleman sa a depi lontan depann sou enpòtasyon yo. Presizyon pwosesis li yo afekte dirèkteman pwodiksyon chip fabrikasyon an, ak kontwòl chipping ak pwofondè -a-dekouvèt rapò dyamèt nan pwosesis mikrotwou yo te vin gwo bouchon pou sibstitisyon domestik.
Endistri tretman pwen doulè
Solisyon pwosesis tradisyonèl yo fè fas a twa defi:
Premyèman, dite nan carbure Silisyòm se tou pre sa yo ki an dyaman, ak ti moso fè egzèsis òdinè ka sèlman trete 3-5 twou anvan yo chire;
Dezyèmman, pwofondè 13:1-a-dyamèt rapò a fè li difisil pou retire chips, ki ka fasilman lakòz reyur sou miray twou a oswa menm rupture ti jan fè egzèsis;
Twazyèmman, pri a nan OEM enpòte se kòm yon wo 28,000 Yuan pou chak moso, ak sik la livrezon se osi lontan ke 6 mwa, ki seryezman mete restriksyon sou sekirite nan chèn ekipman pou ekipman semi-conducteurs domestik la.
BISHENsolisyon yo
Nan sans karakteristik ultra-difisil ak frajil nan carbure Silisyòm, ekip R&D BISHEN te adopte yon pwosesis konpoze "vibrasyon ultrason + entegral PCD drill":
20kHz ultrasons segondè -vibrasyon frekans lan diminye rezistans nan koupe pa 45%, epi li kolabore ak egzèsis la PCD (polycrystalline dyaman) ki fèt poukont yo reyalize pwosesis kontinyèl ak ki estab nan 102 mikrotwou D0.5mm, ak lavi a nan yon sèl ti jan fè egzèsis ogmante pa 20 fwa.
Sèvi ak efè cavitation ultrasons amelyore pénétration nan awozaj, twou bouch la chipping kontwole nan 0.018mm, ki se pi bon pase estanda endistri a nan 0.03mm.
Orijinal espiral chip retire chemen konsepsyon an asire ke twou miray ranpa a Ra mwens pase oswa egal a 0.4μm nan pwofondè 13:1 -a-rapò dyamèt microhole satisfè kondisyon yo pwòpte nivo semi-conducteurs-
Valè zouti teknik
Verifikasyon pwosesis sa a te reyalize de gwo jalons: pou premye fwa, pri pwosesis domestik Silisyòm carbure espre plak mikrotwou te redwi a 1/3 nan pri enpòte a, epi sik livrezon an te konprese a 15 jou; plis dekouvèt, pwofondè -a-dyamèt rapò pwosesis limit la te ogmante de 8:1 komen endistri a 13:1, bay garanti pati endepandan ak kontwole pou ekipman chip pwosesis avanse pi ba pase 5nm.
