"Kisa sa ye pou skilte modèl sou vè apeze?" Yon enjenyè pwosesis ki soti nan yon enstiti rechèch enèji ayewospasyal te konpare pwosesis fil kabòn-kabòn nan fason sa a. Nouvo materyèl sa a, ki senk fwa pi rèd pase asye, ap deklanche yon revolisyon pwosesis nan fabrikasyon eleman cho-nan motè avyon yo.
Pwodui trete
Materyèl: materyèl kabòn -kabòn konpoze (dansite 1.78g/cm³, fòs taye interlaminar 28MPa)

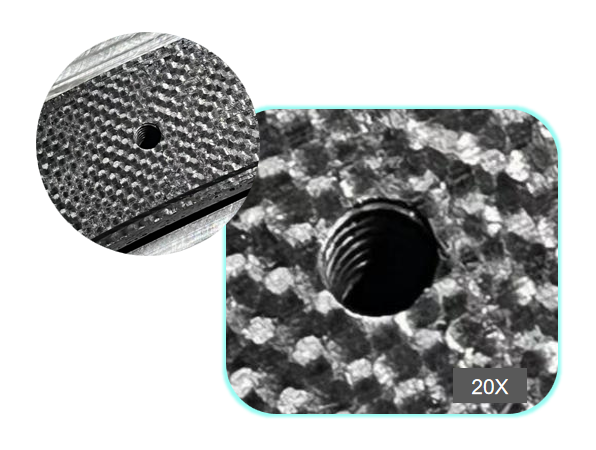

Karakteristik pwosesis: 5mm dyamèt pwosesis twou twou fil
Fil presizyon: M5 × 0.8-6H klas
Pwosesis background ak difikilte
A. Materyèl estratejik yo rankontre difikilte nan pwosesis
Kòm materyèl pi pito pou pawa gòj la nan katriyèm -jenerasyon bouch motè avyon an, materyèl kabòn-kabòn konpoze bezwen kenbe tèt avè 3000 degre gaz grate. Estrikti inik "sandwich" li (fib kabòn + matris kabòn pirolitik) bay ekselan rezistans chalè pandan y ap pote yon kochma pwosesis - konvansyonèl perçage pral pwodwi jiska 120μm nan kwen chipping.
B. Sik echèk nan teknoloji tradisyonèl yo
Nan pwodiksyon an jijman nan yon sèten modèl nan motè, to a rupture nan tiyo carbure te rive nan 47%, ak vètikal la nan fil la nan tapaj manyèl depase 0.25mm / 10mm. Plis fatal, kouch fib domaje a pral lakòz delaminasyon katastwofik pandan tès motè a.
BISHENzouti teknik solisyon yo
Nan sans karakteristik "frajil dekale" nan materyèl konpoze kouch, solisyon BISHEN bati yon sistèm pwoteksyon pwosesis twa dimansyon:
• 40kHz ultrasons sistèm Vibration axial kontwole tanperati a koupe anba a 120 degre
• Diamond-kouvwi perçage ak fraisage zouti, ak pasivasyon kwen a R0.02mm
• Pwosesis fraisage entèpolasyon hélicoïdal pou reyalize kontwòl 0.8mm ±0.005mm
Pwosesis rezilta verifikasyon yo
Nan pwosesis pakèt seri konpozan bouch motè machin lansman Long Mas, solisyon BISHEN reyalize:
Threaded twou vètikal 0.03mm / 10mm
Ale/non{0}}ale mezire pousantaj pas enspeksyon 98.6%
Tan pwosesis yon sèl -mòso redwi soti nan 45 minit a 8 minit
Apre 200 èdtan nan tès, pa gen okenn fant chòk tèmik parèt nan pati yo koneksyon Threaded
Konsènan BISHEN:
Depandan sou yon baz fabrikasyon presizyon 7,500-kare-mèt, BISHEN konsantre sou bay yon sèl -sèvis pou pati ki gen gwo difikilte nan domèn ayewospasyal, ekipman medikal, ak robo.
