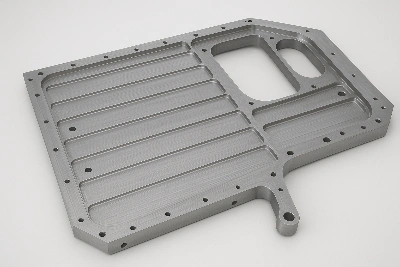

Lè ou moulen yon po zèl oswa ankadreman fuselage ki soti nan yon plak monolitik, pati a sanble rijid sou ekran men konpòte li tankou yon sezon prentan sou machin nan. Lè koupe, chalè inegal, ak liberasyon estrès ka deplase mi mens pa dizyèm milimèt-ase pou echwe asanblaj. Sèl fason pou kenbe spec se planifye mouvman an ak konpanse an tan reyèl.
Poukisa li difisil
Gwo zòn bale, mi mens:Segondè pousantaj retire materyèl kreye gradyan tanperati; zo kòt mens reponn byen vit nan opinyon chalè.
Tan sik long:Zouti, koton, ak aparèy derive soti nan kwasans tèmik-menm si machin nan "cho."
Liberasyon estrès rezidyèl:Pandan pòch yo ouvri, panno yo "respire", sa ki lakòz prentan lokal -antre / prentan- soti.
Mòd echèk nou wè
Post-koupe springbackki pouse epesè po soti nan tolerans.
Ondulasyon lokal yosou zo kòt/redi nan etap-sou akimilasyon chalè.
Pozisyon twou/fant dèyèlè karakteristik yo koupe anvan stock ki antoure a estabilize.
Kontwòl Pwosesis Ki Travay
Siveyans tanperati -an tan reyèl:RTD estokaj sou aparèy la + modèl tèmik spindle; alam yo deklanche deklanche manje ak rete/refwadi-fenèt yo.
Konpansasyon machin:Longè zouti dinamik / konpansasyon echèl mare nan kat tèmik machin; fèmen-bouk sonde pou re-zewo done kritik nan mitan-sik la.
Estrateji zonaj:Divize panèl la an zòn tèmik. Zòn opoze ki graj nan altènasyon (A↔C, B↔D) pou balanse chalè ak liberasyon estrès.
Estrateji koupe:Gwo-degrossaj efikasite ak angajman radial limyè, epesè chip ki konsistan, ak etap kontwole-pou evite tach cho.
Refwadisman ak jesyon lè:Gwo-inondasyon koule + kouto lè dirije pou evakye chips nan pòch fon; diminye chalè rekoupe.
Estabilizasyon pase:Semi-fini nan tou pre nèt, pèmèt yon detant kwonometre, re-sonde, Lè sa a, fini ak limyè, pase frèt sèlman apre tan yo retounen nan debaz.
Fixing:Vacuum + pin-lokatè ak sipò ki konfòme anba baie mens; koupl -limite blocage pou anpeche "enprime" ak deformation.
Etid ka: Yon -Wing Web Wing, 2.8 m × 1.1 m, Al-Li Plate
Yon founisè avyon Ewopeyen an mande epesè kòt± 0.05 mmak plas vre pozisyonMwens pase oswa egal a 0.08 mmapre machin konplè. Premye esè yo te montre jiska0.18 mmspringback nan bè yo ki pi mens.
Kisa ki chanje:
Te ajoute kat RTD aparèy ak yon Capteur tèmik spindle; te kreye yon pòtay tanperati nanΔT Mwens pase oswa egal a 2.5 degreant aparèy ak stock anvan fini.
Rekòmande chemen zouti yo nan yon plan dekoupaj zòn kwa{0}}; mete12 minitpoz egalizasyon pou chak kadran.
Chanje a 6-flit varyab-pitch end mills pou semi-fini ak redwi angajman radial pou12–15%ak pi wo manje pou kenbe chips mens ak fre.
Sonde mitan-sik sis done kontwòl; aplike+0.0006 echèlnan X lokalman (konpansasyon machin) pou pas final la.
Rezilta:Maksimòm devyasyon pòs-koupe tonbe a0.046 mmsou zo kòt ak0.06 mmsou pozisyon plas-vèt atravè tout pwen enspeksyon yo.
Lis verifikasyon pratik (sove sa a)
Mete detèktè tanperati yo souaparèy, kwen stock, ak kolòn machin.
Definipwen kenbe tèmikanvan fini kritik.
Zòn degrosaj altènatif; pa janm vide baie adjasan sekans.
Fòs evakyasyon chip;re-koupe chips=chalè.
Semi-fini → detann →re-sonde→ fini limyè.
Logmete zouti vs tanperati; preempt fini ak zouti fre.
Verifye CMM aksou-sonde machinsib yo trape drift bonè.
Subtil men enpòtan
Konpansasyon tèmik se pa yon karakteristik sèl; li se yon orchestrasyon nan deteksyon, sekans, ak fini limyè. Byen fèt, gwo panno ayewospasyal mi-mi mens yo soti nan machin reyinyon an san yo pa retravay men-retravay- epi yo rete nan tolerans apre yo fin fre-.
