MACHINING fil se yon metòd pou machining divès kalite entèn ak ekstèn fil lè l sèvi avèk zouti machining fil.
1. Fil koupe
Fil machining anjeneral refere a pwosesis la nan kreye fil sou sifas la nan yon pyès lè l sèvi avèk zouti espesyal oswa mouri. Pwosesis sa a kouvri yon varyete de teknoloji, tankou vire, fraisage, frapan, fil, fanm k'ap pile, fanm k'ap pile, ak koupe toubiyon. Pandan vire, fraisage ak fanm k'ap pile operasyon yo, chak fwa pyès la wotasyon yon sèl sèk, sistèm transmisyon zouti machin lan asire ke zouti a (si li se yon zouti vire, kouto fraisage oswa fanm k'ap pile wou) avèk presizyon ak respire avanse yon distans plon sou direksyon an aksyal nan pyès la. Lè frapan oswa fil, pral gen yon wotasyon relatif ant zouti a (sa vle di, tiyo oswa mouri) ak pyès la, epi li se okòmansman fòme Groove nan fil itilize kòm yon gid kondwi zouti a (oswa pyès la li menm) pou avanse pou pi nan direksyon axial.

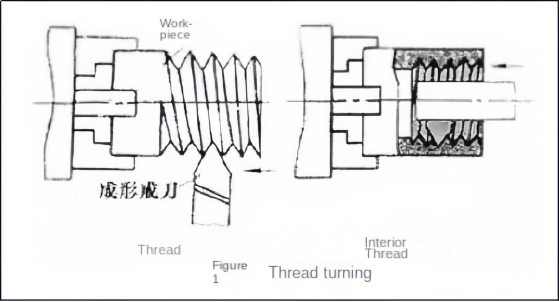

2. fil vire
Lè MACHINING fil sou yon Thorne, ou ka chwazi yo sèvi ak yon zouti vire vire oswa yon zouti fil peny ranpli pwosesis la vire. Sèvi ak yon zouti vire vire vire fil se yon metòd komen, espesyalman apwopriye pou yon sèl-moso oswa ti-pakèt pwodiksyon, paske li gen avantaj nan yon estrikti zouti ki senp. Malgre ke itilize nan zouti pou koupe pen yo vire fil ka amelyore efikasite pwodiksyon, akòz estrikti relativman konplèks zouti li yo, li se pi apwopriye pou mwayen ak gwo-echèl pwodiksyon, espesyalman pou vire amann-dan ak kout-longè travayè Threaded. Pou tour òdinè, presizyon nan anplasman ki ka reyalize lè vire fil trapezoidal anjeneral limite a sa sèlman 8 a 9 nivo. Sepandan, si se yon Thorne espesyalize fil itilize pou pwosesis, li ka pa sèlman siyifikativman amelyore efikasite nan pwodiksyon nan fil la, men tou reyalize pi gwo amelyorasyon nan presizyon.

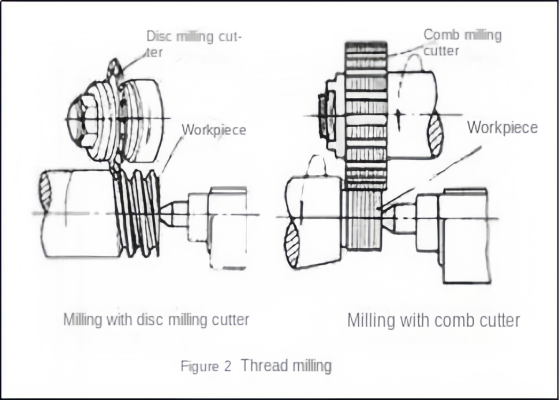

3. fil fraisage
Nan pwosesis la fraisage fil, zouti pou koupe fraisage disk ak peny koupe fraisage yo se de zouti souvan itilize sou machin fraisage fil. Koupe fraisage disk yo souvan itilize moulen trapezoidal fil ekstèn sou pyès tankou vis ak vè. Kouto a moulen peny se plis versatile epi yo ka moulen entèn ak ekstèn fil òdinè ak fil kon. Depi kouto a Comb Milling adopte yon konsepsyon milti-lam ak longè k ap travay li yo depase longè a nan fil la trete, ka tout pwosesis la fraisage dwe ranpli pa wotasyon pyès la 1.25 a 1.5 fwa, ki anpil amelyore efikasite pwodiksyon an. Presizyon nan anplasman ki ka reyalize pa fraisage fil ka jeneralman rive nan 8 a 9 nivo, ak brutality nan sifas ka kontwole ant R5 ak 0. 63 mikron. Metòd sa a trè apwopriye pou pwodiksyon pakèt nan pyès fil ak kondisyon presizyon jeneral, oswa kòm yon etap pwosesis ki graj anvan fanm k'ap pile.

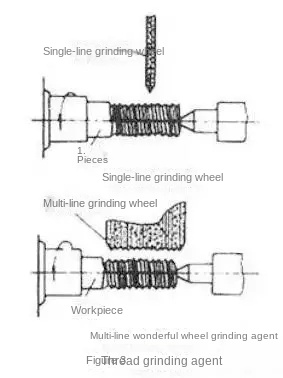

4. fil fanm k'ap pile
Fil fanm k'ap pile se sitou itilize pou presizyon pwosesis fil nan pyès fè tèt di toujou sou Meleus fil. Dapre diferan fòm yo nan koup la fanm k'ap pile koup transvèsal, li kapab divize an de metòd: sèl-liy fanm k'ap pile fanm k'ap pile ak milti-liy fanm k'ap pile fanm k'ap pile. Presizyon nan anplasman ki ka reyalize pa yon sèl-liy fanm k'ap pile fanm k'ap pile se kòm yon wo 5 a 6 nivo, ak brutality nan sifas ka kontwole nan seri a nan R1.25 a 0. 08 mikron, ak abiye nan wou a fanm k'ap pile se relativman senp. Metòd sa a se trè apwopriye pou fanm k'ap pile fil Multi-liy fanm k'ap pile fanm k'ap pile se plis sibdivize nan Longitudinal fanm k'ap pile ak plonje fanm k'ap pile. Metòd la Longitudinal fanm k'ap pile sèvi ak yon wou fanm k'ap pile ak yon lajè mwens pase longè a nan fil la yo dwe tè. Fil la ka tè a gwosè final la pa deplase wou a fanm k'ap pile longitudinal yon fwa oswa plizyè fwa. Metòd la plonje fanm k'ap pile itilize yon wou fanm k'ap pile ak yon lajè pi gran pase longè a nan fil la yo dwe tè. Wou yo fanm k'ap pile radyalman koupe nan sifas la nan pyès la, ak pyès la sèlman bezwen Thorne sou 1.25 vire ranpli fanm k'ap pile a, se konsa pwodiktivite a se pi wo. Sepandan, presizyon nan metòd la plonje fanm k'ap pile se yon ti kras pi ba, ak pwosesis la abiye nan wou a fanm k'ap pile se relativman konplike. Metòd sa a se pi apwopriye pou fanm k'ap pile yon gwo kantite wobinè ak fanm k'ap pile sèten fil fikse.
5. fil fanm k'ap pile
Sèvi ak materyèl relativman mou tankou fè jete, nwa-kalite oswa vis-kalite fil fanm k'ap pile zouti ka fèt. Zouti sa yo yo te itilize pou fè pi devan ak ranvèse wotasyon operasyon fanm k'ap pile sou pati yo Threaded nan pyès la ki te trete epi yo gen erè anplasman. Objektif la nan sa a se amelyore presizyon nan anplasman nan fil la. Pou fil fè tèt di toujou, fanm k'ap pile kapab tou itilize pou elimine deformation posib, kidonk plis amelyore presizyon yo.
6. frapan ak fil

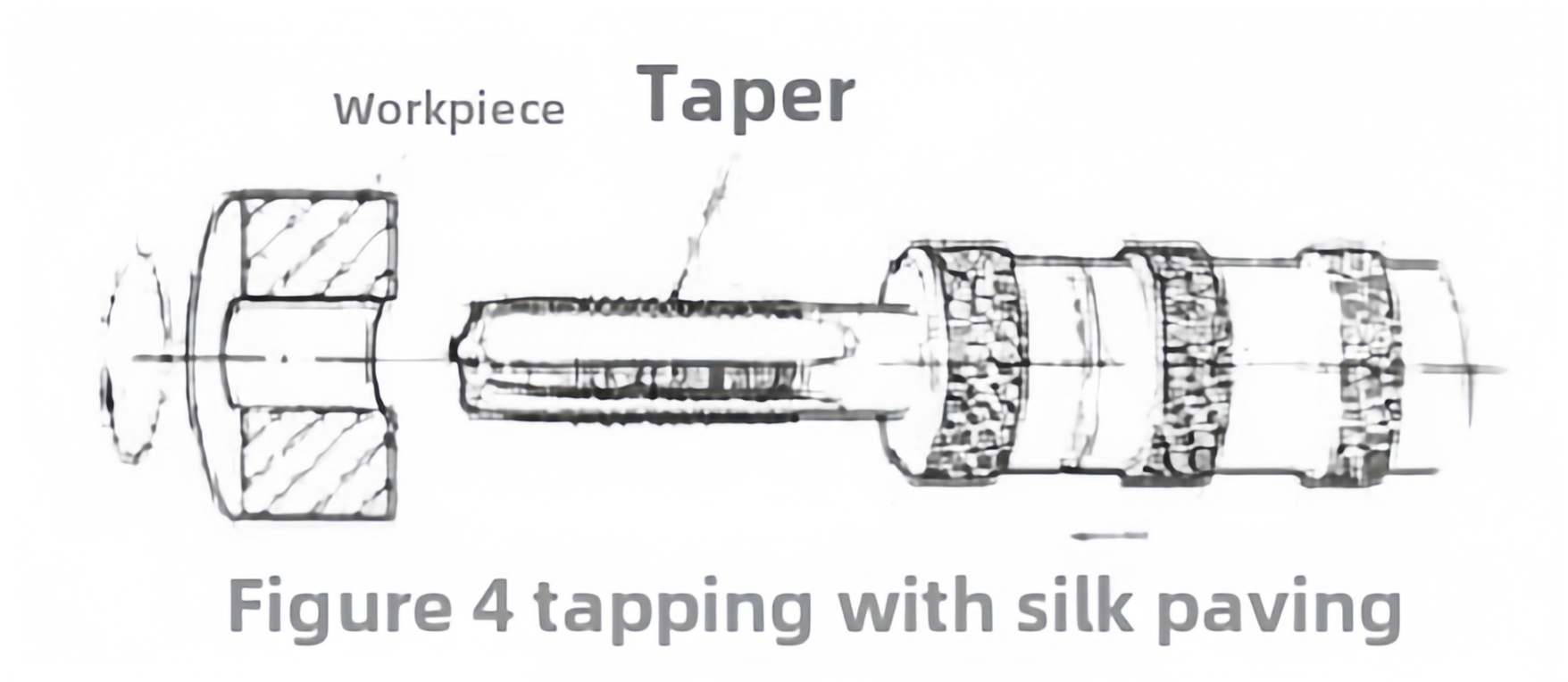

Frapan se pwosesis la nan vire yon tiyo nan yon twou pre-komanse fouye sou yon pyès ak yon koupl sèten yo pwodwi yon fil entèn yo.

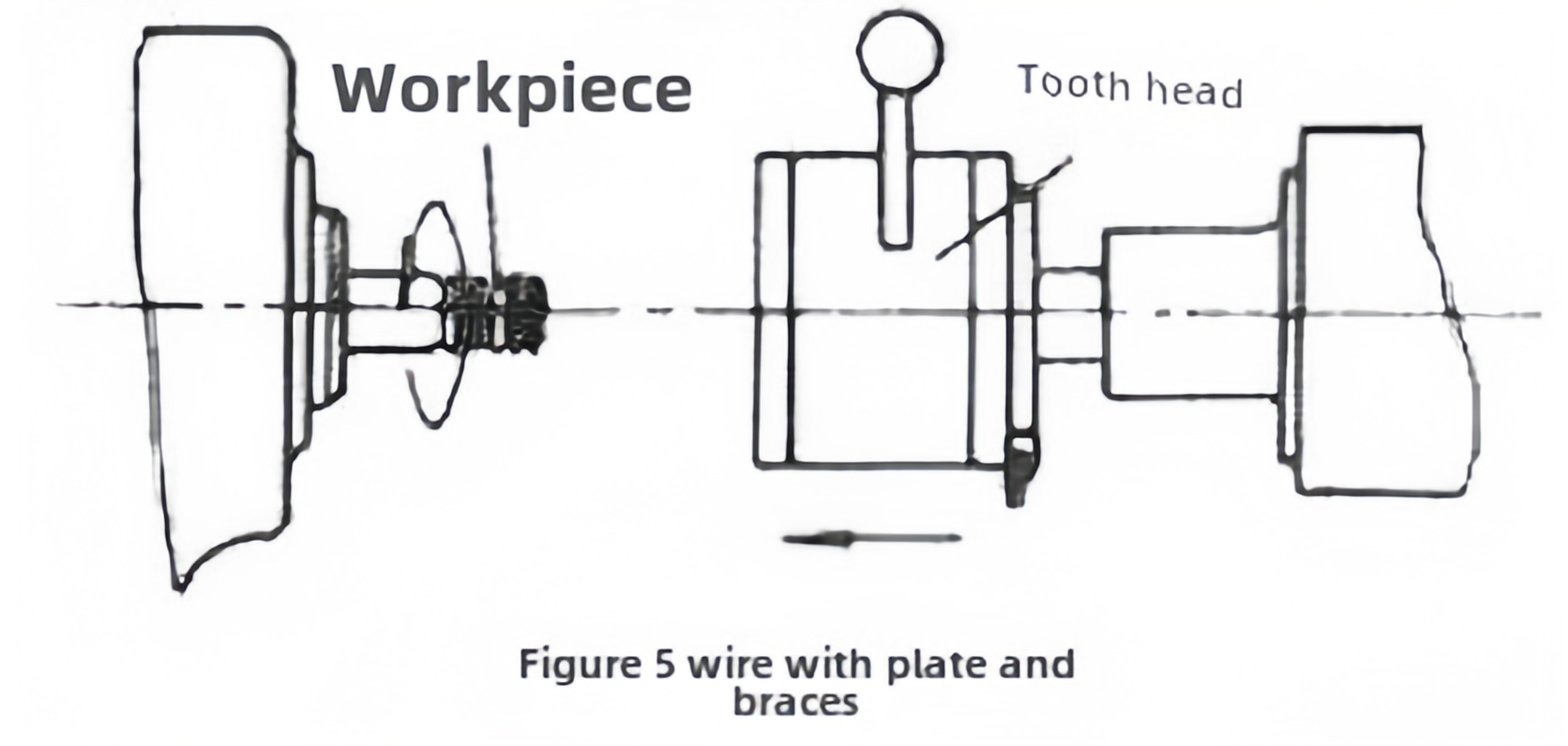

Threading se yon pwosesis ki sèvi ak yon mouri nan koupe yon fil ekstèn sou yon bar (oswa tib). Presizyon nan metòd sa a pwosesis sitou depann sou presizyon nan tiyo a oswa mouri itilize yo. Malgre ke gen anpil metòd pou trete fil entèn ak ekstèn, wobinè yo se zouti yo pwosesis sèlman pou ti dyamèt fil entèn yo. Tou de frapan ak fil operasyon ka ranpli manyèlman oswa avèk èd nan ekipman mekanik tankou tour, machin perçage, machin frapan oswa machin fil.
7. fil woule
Rolling fil se yon teknoloji pwosesis ki aplike presyon nan pyès la nan yon fòme woule mouri lakòz li sibi deformation plastik e konsa fòme yon fil. Pwosesis sa a anjeneral te pote soti sou yon machin woule fil, yon machin woule fil, oswa yon Thorne otomatik ekipe ak yon ouvèti otomatik ak fèmen tèt woule fil. Li trè apwopriye pou pwodiksyon an mas nan Fastener estanda ak lòt pati ekstèn ki mande pou koneksyon fil.
Limit la gwosè nan fil woule se nòmalman pa plis pase 25 mm nan dyamèt ekstèn ak pa plis pase 100 mm nan longè, men presizyon nan fil jwenn ka rive jwenn yon trè wo nivo 2 estanda. Dyamèt la nan vid la pou woule se nòmalman fèmen nan dyamèt la vle di nan fil la yo dwe trete.
Li se vo anyen ki byenke woule teknoloji se sitou itilize pou pwosesis la nan fil ekstèn, pou pyès ak materyèl douser, yon tiyo èkstruzyon slotless ka toujou itilize pou èkstruzyon frèt nan fil entèn (maksimòm dyamèt sou apeprè 30 mm). Prensip la k ap travay nan sa a frèt èkstrude fil entèn se menm jan ak frapan, men koupl la egzije se sou 1 fwa sa yo ki an frapan, ak presizyon an ak bon jan kalite sifas nan pwosesis la yo tou yon ti kras pi wo pase frapan.
Avantaj ki genyen nan woule fil yo se:
Is Sifas brutality a se mwens pase sa yo ki an vire, fraisage ak fanm k'ap pile;
② Sifas fil la woule ka amelyore fòs ak dite akòz redi travay frèt;
③ Itilizasyon materyèl segondè;
④ se pwodiktivite a double konpare ak koupe pwosesis, epi li se fasil otomatize;
⑤ Mouri woule a gen yon lavi ki long. Sepandan, fil woule mande pou dite nan materyèl la pyès pa depase HRC40; Kondisyon pou presizyon gwosè roughcast yo wo anpil; Rolling mouri presizyon ak kondisyon dite yo tou wo, ak manifakti a mwazi se difisil; Li pa apwopriye pou woule fil ak fòm dan asimetri.
Dapre diferan woule mouri yo, fil woule ka divize an de kategori: fil woule ak fil woule.

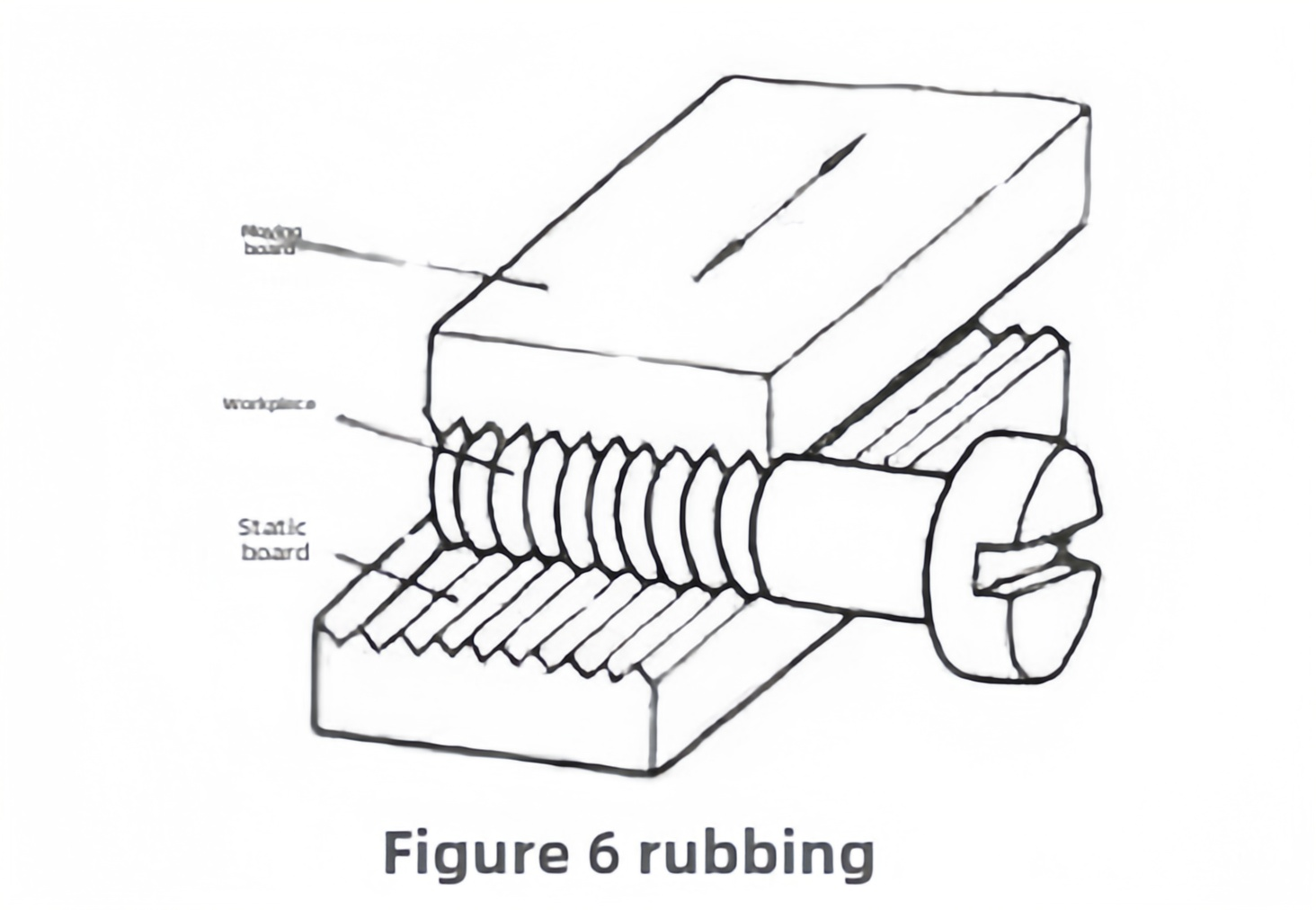

Pwosesis la woule fil itilize de fil woule plak ak fòm dan fil, ki fè yo ranje relatif nan chak lòt nan yon demi-anplasman fason konpanse. Pami yo, yon sèl plak rete estasyonè kòm yon plak estatik; ak plak la lòt fè altènatif mouvman lineyè paralèl ak plak la estatik kòm yon plak dinamik. Lè pyès la yo dwe trete se manje ant de plak yo woule fil, plak la dinamik ap avanse pou pi devan ak fè egzèsis presyon sou pyès la, fòme fil sou sifas la pyès pa deformation plastik.
Gen twa kalite woule fil: Radyal fil woule, tanjansyèl fil woule ak woule tèt fil woule.

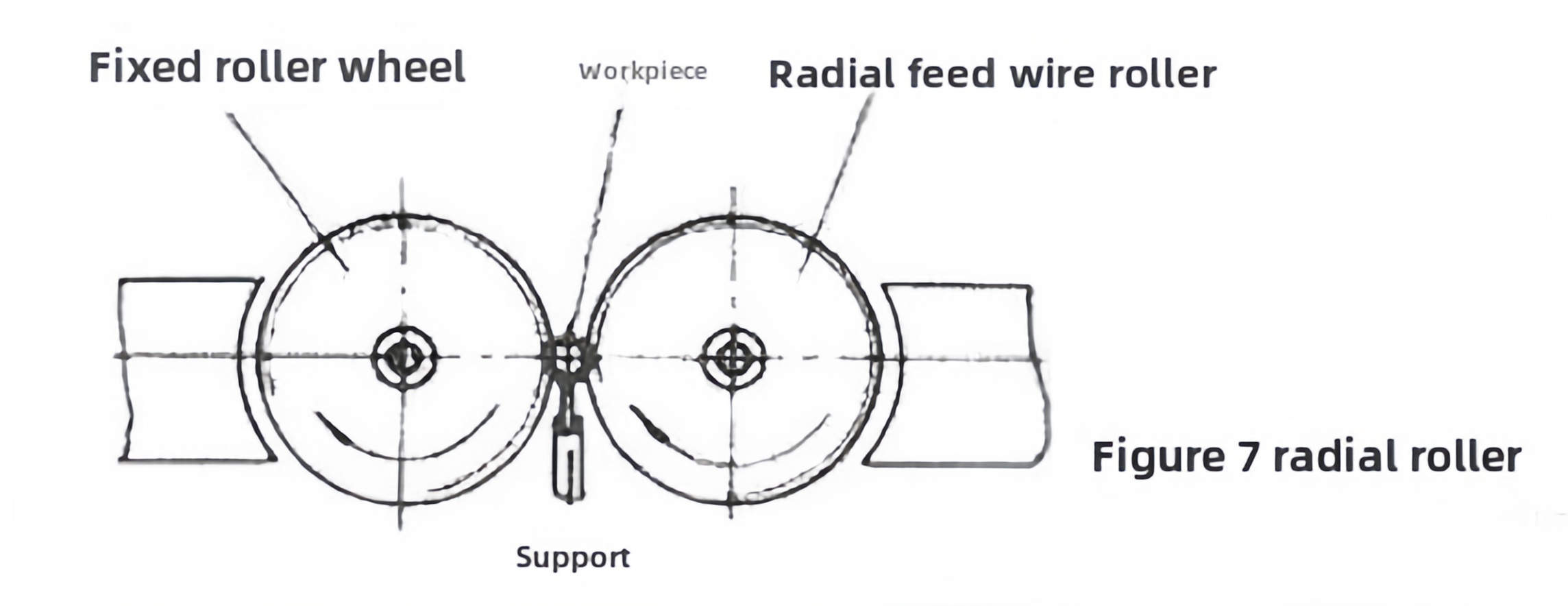

① Rolling fil Radyal: 2 (oswa 3) wou woule wou ak fil dan fil yo enstale sou rasin paralèl, se pyès la mete sou sipò ki genyen ant de wou yo, de wou yo Thorne nan menm direksyon an nan menm vitès la, ak youn nan wou yo tou fè mouvman manje radial. Materyèl la wotasyon anba kondwi a nan wou a woule fil, epi li se sifas la radyalman sòti yo fòme fil. Pou kèk vis ki gen kondisyon presizyon ki ba, metòd menm jan an kapab tou itilize pou woule.

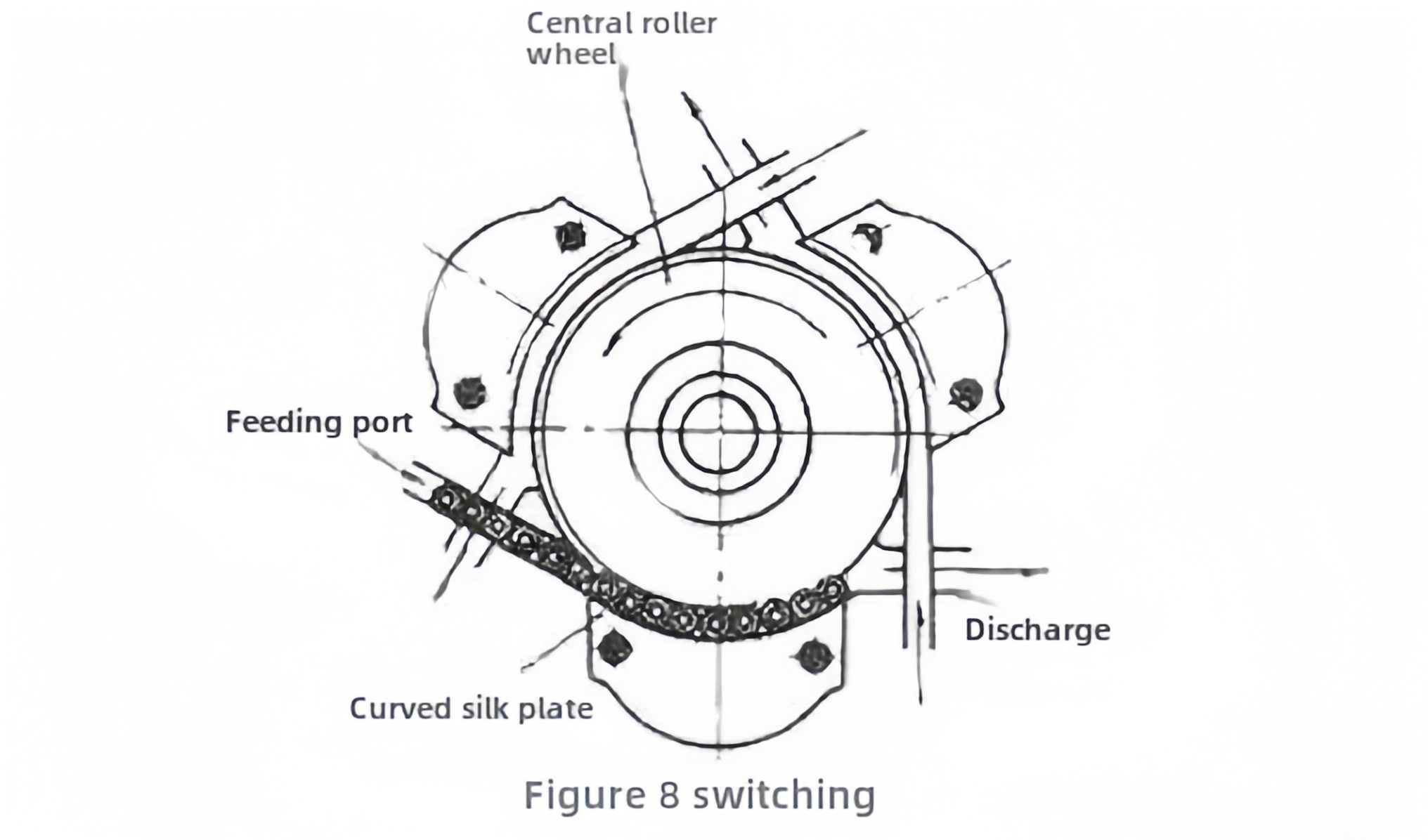

Rolling fil tanjansyèl woule: ke yo rele tou planèt fil woule, zouti nan woule konsiste de yon wotasyon wou woule woule woule ak 3 fiks plak ki gen fòm fil. Lè woule, pyès la ka manje kontinyèlman, se konsa pwodiktivite a se pi wo pase fil woule ak radial fil woule.
Rolling fil woule fil woule woule: li se te pote soti sou yon Thorne otomatik epi li se jeneralman itilize nan pwosesis fil kout sou pyès la. Gen 3 a 4 wou woule wou respire distribiye sou sikonferans ekstèn nan pyès la nan tèt la woule. Lè woule, pyès la wotasyon, ak tèt la woule manje axially woule pyès la nan fil.(来源: ug 学习堂小胥收徒)
