Nan jaden an nan manifakti machin presizyon modèn, twou sant la, kòm referans debaz pwezante pou CNC pwogramasyon, te toujou yon lyen kle nan estrateji nan blocage materyo. Menm si aktyèl GB/T145 estanda ki te itilize pou dè dekad, ak vulgarisation de senk -aks Liaison D' sant, optimisation kowòdone li ak teknoloji CNC toujou vo nan diskisyon pwofondè.
Twa fonksyon debaz nan twou sant lan nan machin CNC
Premye a se pwezante: nan twou sant yo nan tou de bout pou etabli yon liy sant inifye ak fèm, pou lòt karakteristik yo ka trete pita epi yo ka kenbe presizyon.
Dezyèm lan se fasilite blocage, pote pwa a ak fòs koupe nan materyo-a.
Twazyèm lan se konekte lòt pati nan twou sant Threaded la, oswa pou fasilite leve.

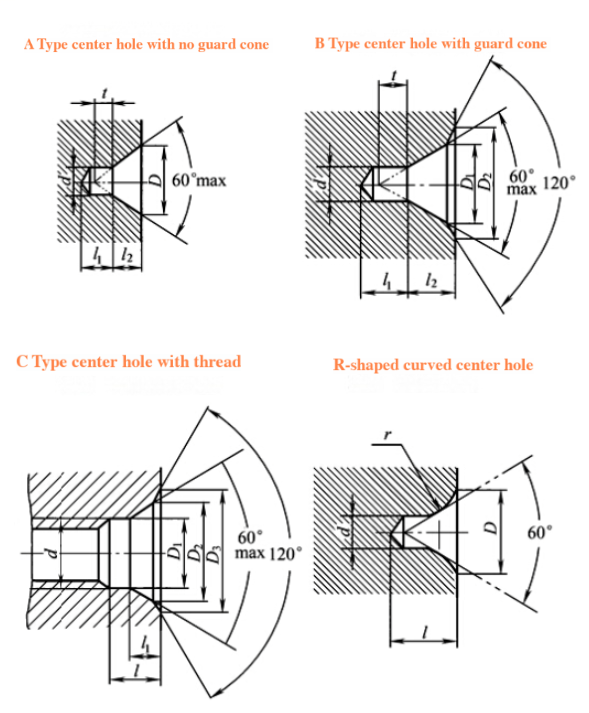

Apre sa, ann gade kalite twou sant komen yo: GB/T145 estanda stipule kat kalite: A, B, C ak R. Yo montre yo nan figi sa a:
Kalite twou sant prensipal ak konpatibilite pwosesis CNC
Aplikasyon espesyal nan twou sant Alman estanda DIN332 nan jaden CNC
Itilizatè zouti machin Alman yo ta dwe peye atansyon espesyal: DIN332-C tip adopte 60 degre kòn prensipal ang + 30 degre oksilyè kòn ang konsepsyon, ki parfe matche ak sistèm nan Chuck HSK nan Thorne CNC Hardinge. Twou file D-kalite li yo sipòte chanjman rapid nan enstalasyon modilè, ki se patikilyèman apwopriye pou kondisyon liy pwodiksyon fleksib tankou lojman diferans otomobil.
Matrice desizyon paramèt CNC pwosesis
Yon evalyasyon konplè obligatwa lè w ap chwazi spesifikasyon twou sant la:
Kalkil dyamèt minimòm nan fen arbr a ak zòn nan entèferans nan detantè zouti a
Konpansasyon fòs santrifujeur ki te koze pa bon jan kalite pyès travay (fòmil: F=mω²r)
Analiz simulation fòs koupe (modil fòs koupe Mastercam rekòmande)
Inifòmite referans nan erè kimilatif nan pwosesis miltip
Pou egzanp, lè yo ap trete file koton pouvwa van (materyèl 34CrNiMo6), li pi pito sèvi ak twou sant B-kalite ak konsèy carbure PVD kouvwi, epi sèvi ak konstan vitès lineyè koupe (Vc=180 m / min) nan etap nan vire ki graj, epi chanje nan zouti CBN pou vire glas pandan machin amann.
Entegrasyon teknoloji Frontier
Sistèm CNC entèlijan aktyèl la reyalize:
Enspeksyon vizyèl otomatikman konpanse pou mete twou sant (CCD presizyon ± 2μm)
Prediksyon deformation blocage ki baze sou marasa dijital
Pwosesis refwadisman nitwojèn likid pou twou sant pandan pwosesis pati alyaj Titàn
Inovasyon sa yo pwofondman entegre estanda tradisyonèl yo ak pwosesis CNC, epi kontinye ankouraje pwogrè nan fabrikasyon presizyon.(文章来源:iMechanics机械)
