Pwosesis ka: alyaj aliminyòm 6061 espre plak pwofondè-rapò dyamèt mikwo-pwosesis twou

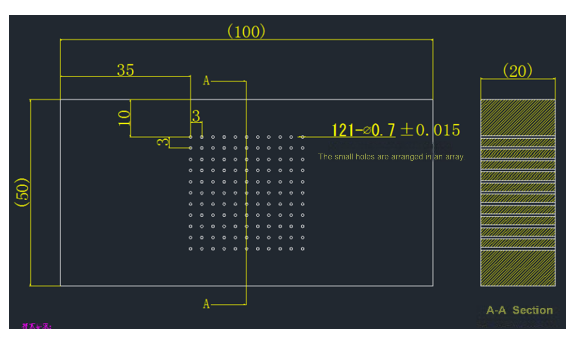

Yon manifakti ekipman chip bezwen an mas-pwodwi plak espre alyaj aliminyòm pou sistèm refwadisman nan fabrikasyon chip. Materyo a se yon plak aliminyòm ki gen yon dyamèt 300 - 600mm, ak 5,000-20,000 nan twou yo bezwen trete, ak yon dyamèt twou nan D0.7±0.015mm, yon pwofondè-dyamèt rapò 28.6:1, ak yon egzijans twou nan miray Ra brut.<0.5μm. This requirement involves the dual challenges of high-precision hole wall finish processing and batch micro-hole processing stability.
Difikilte nan pwosesis tradisyonèl yo
Ekstrèm pwofondè-perçage rapò dyamèt gen tandans fè devyasyon: dyamèt twou a se sèlman 0.7mm ak pwofondè a se 20mm, ak moso egzèsis konvansyonèl yo gen tandans fè rupture oswa konpanse;
Li difisil pou satisfè estanda miray ranpa twou a: the sticking characteristics of aluminum alloy cause scratches and burrs on the hole wall, and the measured roughness Ra>0.6μm;
Pwosesis efikasite ak konsistans yo kontradiktwa: zouti a mete byen vit pandan pwosesis pakèt, tolerans la fasil depase, epi machin nan souvan sispann pou chanjman zouti.
Solisyon BISHEN: Engraving presizyon ultrason ak teknoloji fraisage reyalize zouti
An repons a demann endistri chip la pou perçage presizyon nan plak espre alyaj aliminyòm, BISHEN adopte yon solisyon ultrasons presizyon grave ak fraisage pwosesis. Debaz inovasyon teknolojik yo enkli:
High-frekans ultrasons Vibration sistèm
Zouti a vibre axial nan yon frekans 20kHz, diminye rezistans nan koupe nan alyaj aliminyòm pa 45% epi evite reyur sou miray ranpa a nan twou ki te koze pa rete soude;
Konbine avèk pwofondè-a-rapò dyamèt mikwo-teknoloji pwosesis twou, twou 28.6:1 yo fòme nan yon sèl kou, ak yon devyasyon nan<0.01mm.
Nano-nivo kouto zouti Customized
Sèvi ak ultra-difisil kouvwi tengstèn asye fè egzèsis, presizyon nan kwen koupe se ± 1μm, ki se apwopriye pou tolerans nan strik nan Ouverture D0.7mm;
Konsepsyon chanèl refwadisman entèn la konbine avèk mikwo-lubrasyon (MQL) pou diminye akimilasyon chalè koupe ak pwolonje lavi zouti a pa 3 fwa.
Entelijan pwosesis optimize paramèt
Dinamik ajiste vitès la ak manje selon ouvèti a ak pwofondè asire estabilite nan pwosesis kontinyèl nan plis pase 5,000 twou;
Sistèm siveyans -an tan reyèl la avèti sou zouti yo mete pou evite risk pou yo trete pakèt pa-tolerans-.

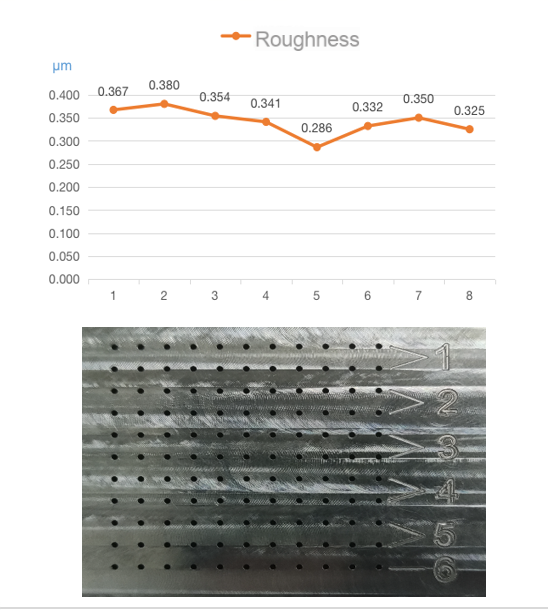

Efè pwosesis: soti nan Ra 0.6μm a Ra 0.342μm
Apre w fin aplike solisyon BISHEN, pwosesis mikwo-twou plak flite a reyalize:
Konsistans ouvèti: 100% satisfè tolerans D0.7±0.015mm, CPK pi gran pase oswa egal a 1.67;
Amelyorasyon fini sifas: Brutalizasyon an mwayèn nan miray ranpa a nan twou a se Ra 0.342μm, ki se 32% pi bon pase kondisyon kliyan an;
Amelyorasyon efikasite: Kapasite pwodiksyon chak jou nan yon machin sèl rive nan 8,000 twou, ki se 40% pi vit pase solisyon an tradisyonèl yo.
Reyalizasyon sa a siyifikativman diminye pousantaj echèk nan sistèm refwadisman chip la epi redwi pri pou polisaj apre-pwosesis, li vin tounen yon ka referans pou pwosesis mikwo-twou nan fabrikasyon chip.
