Pwodui trete

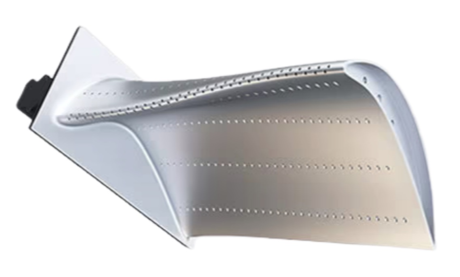

Materyèl: Nikèl-ki baze sou segondè-alyaj Tanperati Trasesis karakteristik: φ0.5/0.6/0.7mm espesyal-ki gen fòm lè fim enkline twou, tolerans ouvèti ± 0.005mm, espasyal pozisyon oswa jistès 0.005mm egal-ego.
Trasesman background ak pwen doulè endistri
A. Estati endistri
Nan domèn fabrikasyon lam motè aero-, pwosesis twou fim lè se yon pwosesis debaz ki afekte dirèkteman efikasite turbine ak lavi. Aktyèl pwosesis lazè endikap, EDM ak lòt pwosesis espesyal jeneralman gen pwoblèm nan rezidyèl remelting layer - microcracks ak kouch resolidifikasyon yo fòme sou sifas la nan materyèl la anba tanperati ki wo, sa ki lakòz lam la fasil echwe anba kondisyon travay ekstrèm akòz fatig. Dapre estatistik endistri yo, pousantaj echèk motè a ki te koze pa domaj kouch refonn yo reprezante jiska 32%
B. Pwen doulè nan pwosesis tradisyonèl yo
Refonn rezidi kouch: Pwosesis EDM nan yon sèl twou pwodui yon kouch refonn 10-15μm, ki mande pou netwayaj chimik segondè, ogmante pri
Ba efikasite pwosesis: Pwosesis yon sèl twou pran 150 segonn, ak to a pas nan pozisyon sifas konplèks se sèlman 78%
Pòv brutality sifas: Ra value is generally >1.6μm, ki afekte inifòmite koule lè refwadisman
Solisyon BISHEN: Senk-sistèm machin ultrasons linkage aks
An repons a difikilte pou gwo -tanperati alyaj fim lè pwosesis twou, BISHEN te devlope yon milti-modal konpoze D' solisyon:
Sistèm koton oksilyè à: 40kHz segondè -koupe vibrasyon frekans, diminye 65% rezistans koupe
Superkritik CO2 refwadisman modil: -Jèt ba-tanperati 78 degre synchrone retire chalè koupe
Zouti nano-kouvwi mikwo-dyamèt: 0.3mm dyamèt lavi zouti ogmante a 800 twou / lam
Senk-aks teknoloji pwezante linkage: 0.002 degre wotasyon presizyon asire konplèks pozisyon twou ang

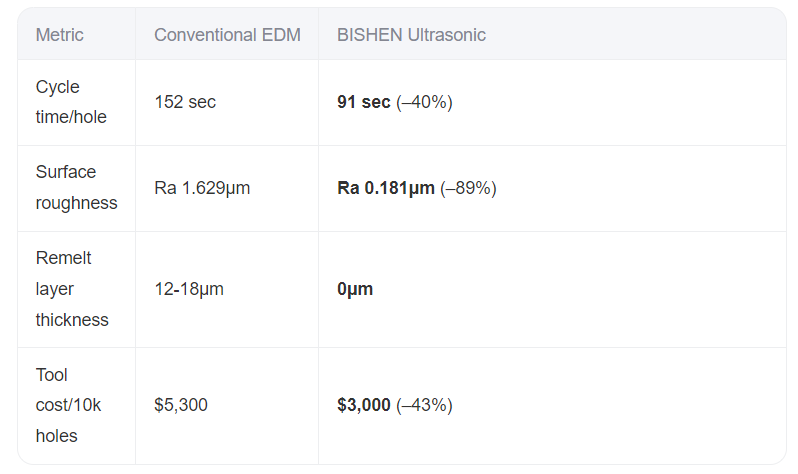

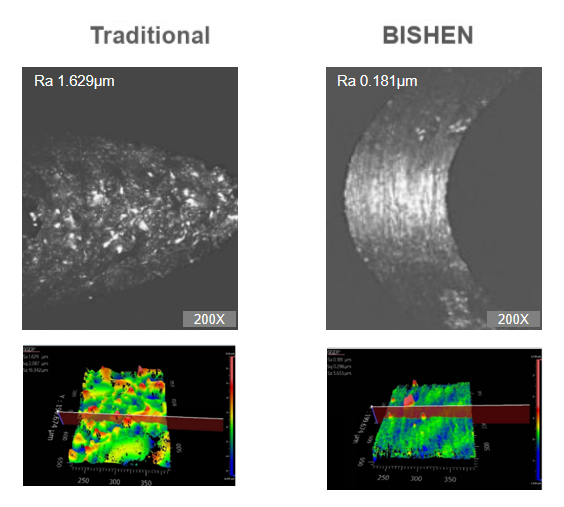

Konparezon efè pwosesis
